Elektroměr 3x80A / modbus

Veškeré chybějící dokumenty na vydání zašleme, stačí napsat mail a nebo zavolat.

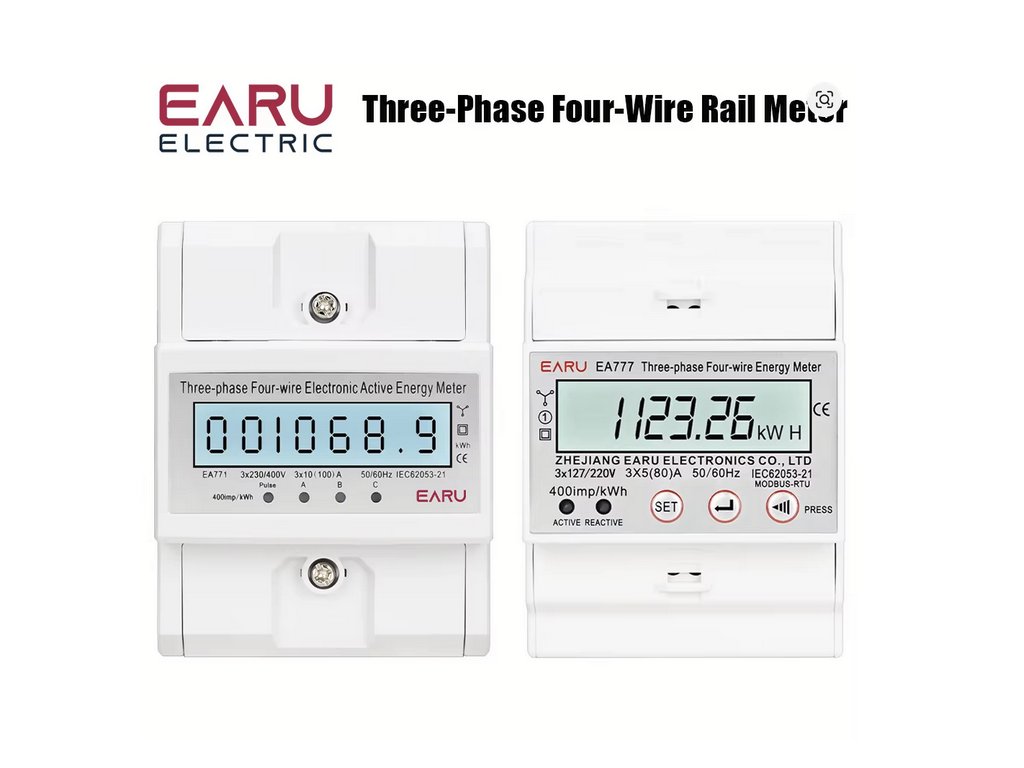

EA777 je třífázový digitální elektroměr s komunikací Modbus RTU (RS-485) určený pro měření spotřeby elektrické energie v sítích 3×230/400 V. Umožňuje měřit činnou energii (kWh) a základní elektrické veličiny: napětí, proud, výkon, účiník a frekvenci. Elektroměr je vhodný pro podružné měření, monitoring spotřeby a integraci do systémů řízení budov (BMS, Loxone, PLC).

Normy / přesnost:
Splňuje požadavky GB/T 17215.321-2008 (IEC 62053-21) – třída přesnosti 1
a GB/T 17215.322-2008 (IEC 62053-22) – třída přesnosti 0.5S.

Komunikace: Modbus RTU (RS-485)

Manuál / základní obsluha

1) Instalace

• Elektroměr se montuje na DIN lištu do rozvaděče.

• Zapojení se provádí dle schématu výrobce (L1, L2, L3, N).

• Pro komunikaci se používá RS-485 (svorky A/B).

Doporučení: použij kroucený pár, stínění uzemnit na jedné straně.

2) Nastavení komunikace Modbus

Typické parametry (nejčastější):

• Adresa zařízení: 1 (nebo dle projektu)

• Baudrate: 9600 / 19200

• Parita: Even / None

• Datové bity: 8

• Stop bity: 1

Všechny elektroměry na jedné RS-485 lince musí mít stejné parametry a unikátní adresu.

3) Připojení do systému

• Připojit RS-485 do převodníku (např. USB-RS485, Modbus TCP gateway, Loxone RS-485 Extension atd.)

• Nastavit Modbus master a čtení registrů (kWh, napětí, proud, výkon…).

4) Ověření funkce

Po zapnutí zkontroluj:

• displej a indikaci napájení

• správné napětí na fázích

• směr toku energie (pokud má indikaci)

• komunikaci (odpověď na Modbus dotaz)

5) Údržba

• Elektroměr je bezúdržbový.

• Doporučuje se kontrola dotažení svorek při pravidelné revizi rozvaděče.
