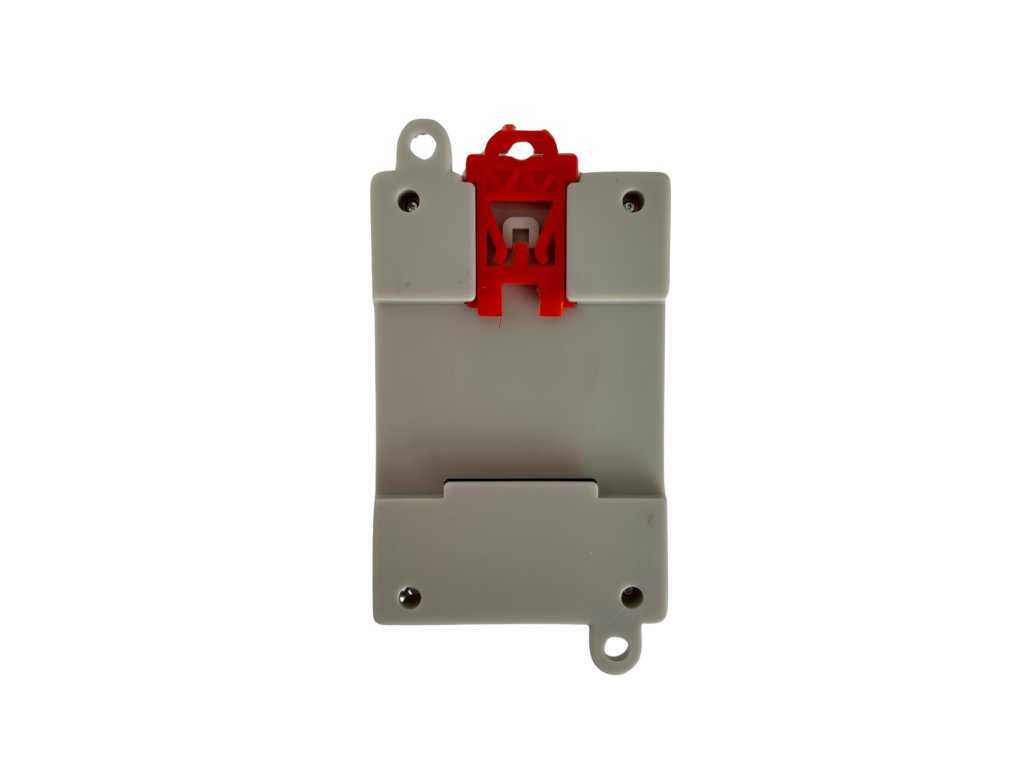

Převodník 2xDS18B20 na RS485 na DIN

Detailní popis produktu

1. Popis produktu Teplotní senzor: DS18B20 Rozsah měření teploty: -55℃ až +125℃ Rozlišení vstupu teploty: 0.1℃ Efektivní dosah spojení: ≥ 100 metrů Modul využívá komunikační standard RS485 Modbus RTU Formát komunikace tohoto modulu lze nastavit softwarem 2. Hlavní Technické Parametry Komunikační Výstup Komunikační Protokol: Modbus Typ Rozhraní: RS485 komunikace, výstupní rozhraní s ochranou proti přepětí a přetížení. Přenosová Rychlost: Možnosti zahrnují 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps. Kontrolní Cifra: Bez kontroly. Stop Bity: 1 bit. Metoda Nastavení: Adresa modulu a baud rate lze nastavit softwarem. Rozměry Modulu Rozměry: 100 x 54 x 32 mm Pracovní Prostředí Rozsah Teplot: -20℃ do +60℃ Pracovní Napájení Napětí Napájecího Zdroje: DC12V-24V širokopásmový napájecí zdroj, s ochranou polarity napájení Spotřeba Energie: méně než 1W Čistá Hmotnost Modulu 100 g 3. Definice Rozhraní Názvy Terminálů VCC: Pozitivní vstup externího napájecího zdroje GND: Záporný terminál externího napájecího vstupu 5V: DS18B20 -> VCC G: DS18B20 -> GND DS1: Kanál 1 DATA DS18B20 DS2: Kanál 2 DATA DS18B20 A: Signál RS485 A+ B: Signál RS485 B- 4. Uchovávací Registry (funkční kódy: 0x03H, 0x06H, 0x10H) Adresy 40001: Adresa zařízení (2 bajty, čtení/zápis, min: 1, max: 247, výchozí: 1) 40002: Baud rate (2 bajty, čtení/zápis, rozsah 0-6, výchozí: 1 (9600bps)) 40003: Verifikace DS18B20 (2 bajty, čtení/zápis, 0: nezahájeno, 1: zahájeno) 41025: Teplota kanálu 1 (2 bajty, pouze čtení) 41026: Teplota kanálu 2 (2 bajty, pouze čtení) 5. Obnovení Továrních Nastavení Stiskněte tlačítko pro obnovení továrních nastavení nepřetržitě po dobu více než 5 sekund. Modul se vrátí do továrních nastavení. Komunikační parametry: 9600, N, 8, 1 Adresa zařízení: 1 Nezahajujte ověření čtení. This translation provides clear instructions for resetting the module to its original factory settings, specifying the communication parameters and device address that will be restored.
