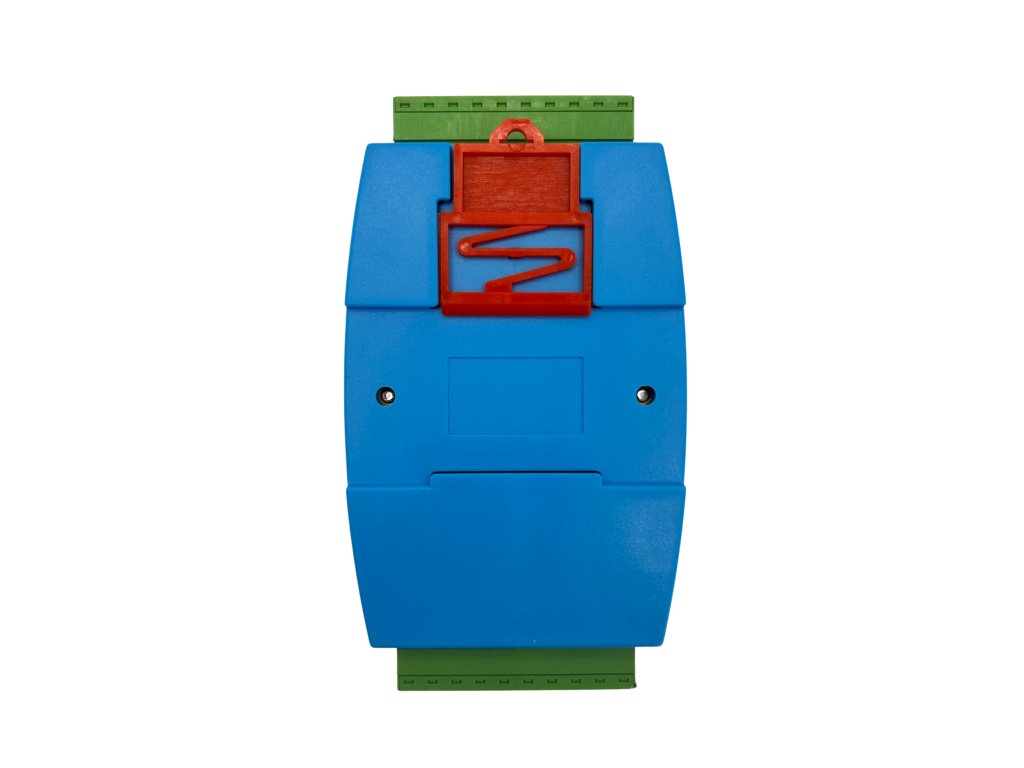

Převodník 8xDS18B20 na RS485 na DIN

Detailní popis produktu

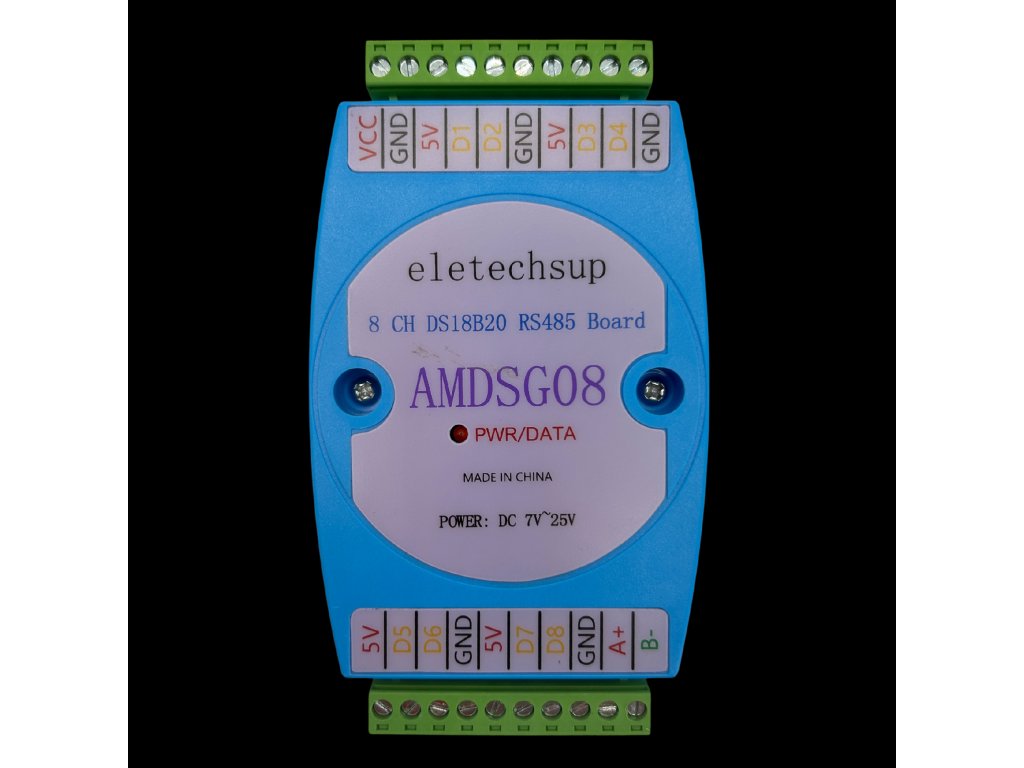

Popis produktu (1) 8 kanálů pro vstup DS18B20 (2) Standardní komunikační protokol RS485 MODBUS RTU, propojitelný s konfiguračním softwarem, PLC nebo průmyslovým dotykovým panelem (3) Komunikační obvod navržený pro ochranu proti bleskům a imunitu vůči rušení (4) Používá se pro sběr signálů a řízení v průmyslovém prostředí Specifikace 1 Pracovní napětí: DC 7-30V (9V 12V 24V) 2 Pracovní proud: 8-22MA 3 Použití teplotního senzoru DS18B20, možnost připojení až 8 teplotních senzorů DS18B20 současně 4 Měřitelný teplotní rozsah: -55°C do +125°C (-67°F do +257°F) 5 Přesnost teploty +-0.5°C v rozmezí -10 do 85°C 6 Izolace komunikace RS485 s ochranou 3000VDC 7 Standardní příkazy MODBUS RTU (funkční kód, 06/16 Zápis, 03/04 Čtení) 8 Podporované přenosové rychlosti: 1200, 2400, 4800, 9600 (výchozí), 19200, 38400, 57600, 115200 9 Parita: žádná parita (výchozí), sudá parita, lichá parita 10 Způsob instalace: standardní montáž na DIN lištu 11 Rozměry: 125×70×30mm 12 Hmotnost: 114 gramů Modelové označení: AMDSG08 Definice rozhraní: VCC: Vstupní napájení+ GND: Vstupní napájení- 5V: Napájení DS18B20+ GND: Napájení DS18B20- D1: Datový port kanálu 1 DS18B20 D2: Datový port kanálu 2 DS18B20 D3: Datový port kanálu 3 DS18B20 D4: Datový port kanálu 4 DS18B20 D5: Datový port kanálu 5 DS18B20 D6: Datový port kanálu 6 DS18B20 D7: Datový port kanálu 7 DS18B20 D8: Datový port kanálu 8 DS18B20 A+: Signál RS485 A+ B-: Signál RS485 B-
