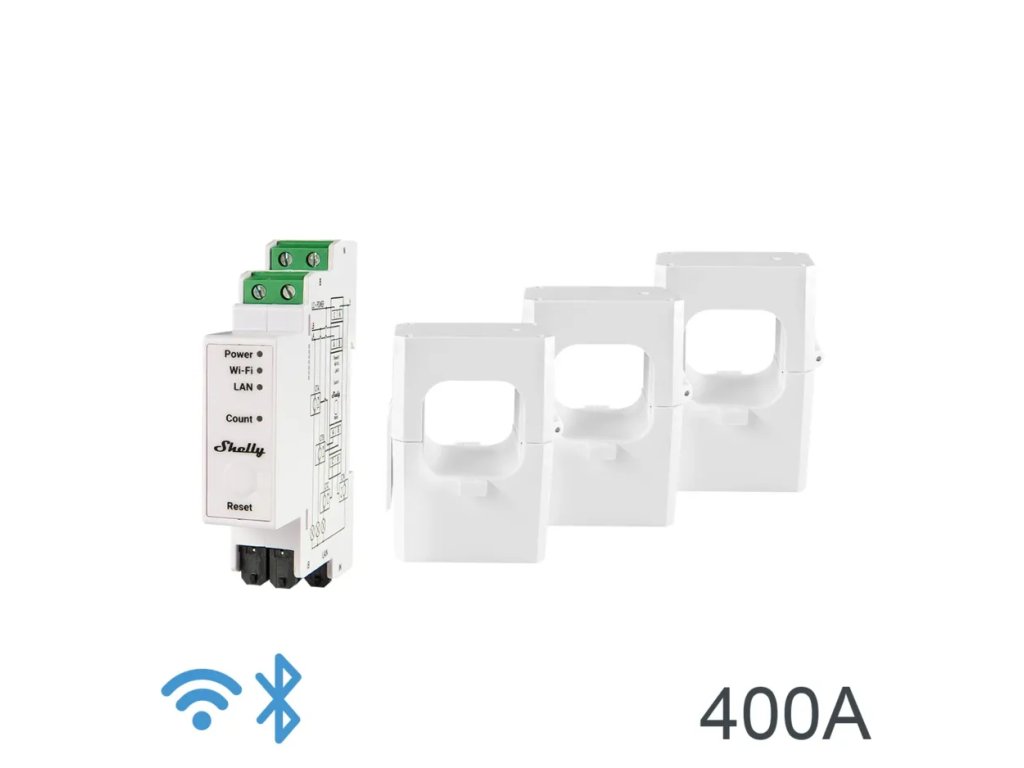

Shelly Pro 3EM 400 A, měřič spotřeby vč. 3 svorek 400A, WiFi, LAN



Shelly Pro 3EM-400 je třífázový elektroměr s montáží na lištu DIN. Je rozšířen o veškerou flexibilitu firmwaru generace 2 a možnost připojení k síti LAN a poskytuje profesionálním integrátorům další možnosti řešení pro koncové zákazníky. Shelly Pro 3EM-400 hlásí kumulovanou energii i okamžité napětí, proud a účiník na fázi v reálném čase.

• Může měřit až 400 A pro každou fázi a nulový vodič.
• Měření ve 4 kvadrantech s více typy připojení
• Třída přesnosti B aktivní energie (shoda s IEC 62053-21 na základě testování výrobce).
• Připraveno na fotovoltaiku
• Detekce chyby sledu fází (volitelně)
• Optická pulzní indikace spotřeby energie
• Přesnost měření tо 1%
• Ukládá data do nevolatilní paměti, která lze načítat po dobu až 60 dnů v 1minutových intervalech

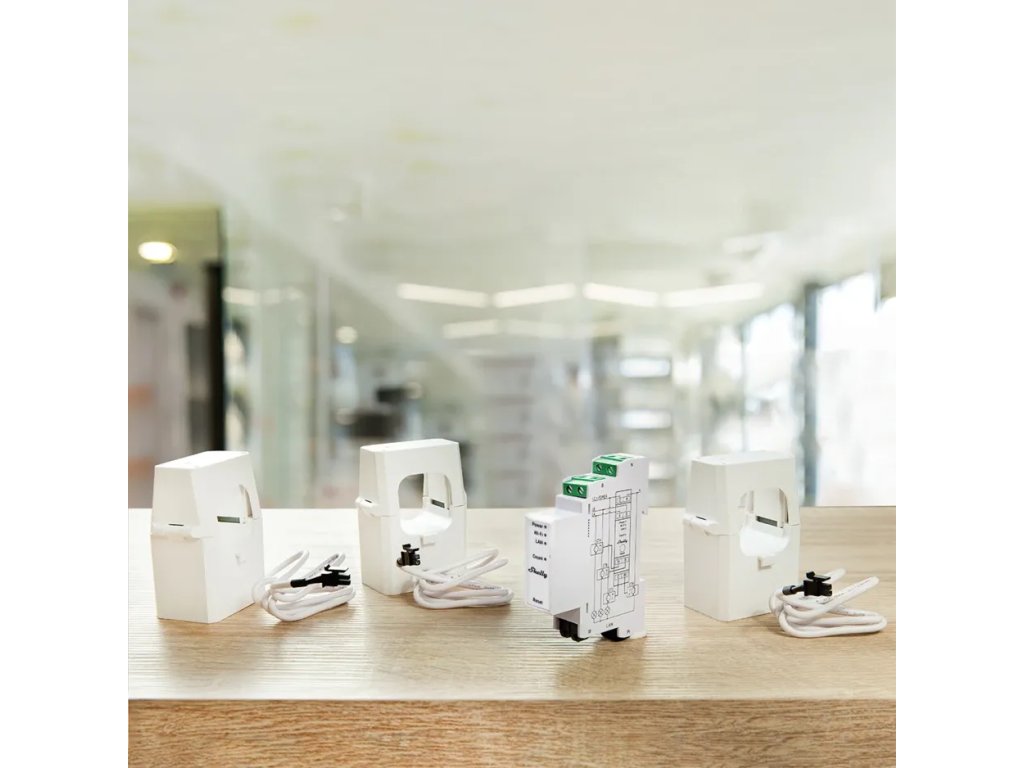

• Balení obsahuje 3 kusy proudových transformátorů 400 A

PROČ SHELLY PRO 3EM? Třífázový elektroměr nové generace Shelly Pro 3EM-400 je třífázový měřič energie s Wi-Fi připojením a možností montáže na DIN s Wi-Fi, Bluetooth a LAN připojením. S přesností měření aktivní energie 1 % lze Shelly Pro 3EM-400 použít k individuálnímu sledování spotřeby domácích spotřebičů, podnikových elektrických obvodů a kancelářských zařízení. Nabízí 60 dní historických dat přímo v zařízení s rozlišením 1 minuta pro každou fázi. Jeho funkce skriptování navíc umožňují provádět složité scény a poskytují širší monitorovací schopnosti. Funkce Čtyřkvadrantové měření

• Měření kapacitních a induktivních typů zátěže aktivních importovaných a exportovaných energií.

Třída přesnosti B (činná energie)

• Shelly Pro 3EM-400 má přesnost měření 1 %.

MODBUS podpora

• Umožňuje snadné a rychlé nasazení ve stávajících průmyslových instalacích.

Připojení Wi-Fi, LAN a Bluetooth

• Současné používání sítí Ethernet a Wi-Fi. Podpora MQTT, příchozího a odchozího WebSocket, UDP, mTLS.
• Kompatibilní s Home Assistant

Napájení monitorování

• Monitorování jednofázových elektrických systémů až se 3 body současně. Rychlá oznámení a ukládání nejméně 60denních záznamů po 1 minutě.

Skriptování

• Shelly Pro 3EM-400 plně podporuje skriptování mjS, což umožňuje vytvářet další funkce a vlastnosti.

VLASTNOSTI Zabezpečení na průmyslové úrovni Shelly Pro 3EM-400 podporuje mTLS pro MQTT, HTTP a zabezpečené odchozí webové sokety. Jeho zabezpečení na průmyslové úrovni umožňuje přímé připojení ke cloudové infrastruktuře, což snižuje náklady na zavádění složitých sítí a VPN. Nekonečné možnosti použití PŘÍPADY POUŽITÍ Průmyslová zařízení Shelly Pro 3EM-400 přináší podporu MODBUS pro napětí, proud, výkon a energie. Můžete přesně vzorkovat spotřebu energie a okamžité hodnoty napětí, proudu a výkonu. Naše nová platforma firmwaru umožňuje vlastní implementaci, která může vaší infrastruktuře podávat zprávy až každých 100 ms. Dvoucestné sledování spotřeby energie Monitorujte svůj domov, kancelář nebo továrnu a vyhněte se dalším výdajům nebo poklesům napětí, které mohou poškodit vaše spotřebiče a zařízení. Shelly Pro 3EM-400 dokáže vypočítat dvoucestnou spotřebu: vyrobenou a spotřebovanou energii pro každou ze tří fází. Zařízení lze nakonfigurovat tak, aby měřilo tři samostatné okruhy jednofázového elektrického systému. Zobrazte kvalitu své elektrické sítě, pokud jde o činný výkon, jalový výkon, napětí a účiník. Místní kontrola Díky funkcím skriptování a webhooku zařízení Shelly Pro 3EM-400 můžete nyní snadno ovládat další zařízení Shelly nebo Wi-Fi v místní síti. Pomocí těchto funkcí můžete nastavit přesné parametry pro vytápění, chlazení nebo nabíjení elektromobilů na základě výroby fotovoltaických panelů a nechat zařízení automaticky snižovat spotřebu energie. To vše funguje bez použití cloudu. Monitorování a řízení solárních panelů Mějte přehled o tom, kolik energie vaše solární panely nebo větrné turbíny vyrábějí, a šetřete bez námahy. Shelly Pro 3EM-400 poskytuje v reálném čase informace o účinnosti solárního a větrného systému a také historické údaje o tom, kolik energie bylo vyrobeno a spotřebováno každou minutu za posledních 60 dní. To vám pomůže kontrolovat tok energie a vytěžit z vašich solárních panelů a větrných turbín maximum. Chcete-li postoupit o krok dále, připojte zařízení Shelly Pro 3EM- 400 k dalším zařízením Shelly a vytvořte scény pro spuštění požadovaných akcí, jako je vypnutí spotřebičů nebo spuštění alarmu. Specifikace FYZICKÉ

• Velikost (VxŠxH): 94x19x69 ±0,5 mm (3,70x0,75x2,71 ±0,02 palce)
• Hmotnost: 62 ±1 g / 2,19 ±0,05 oz
• Upevnění: Lišta DIN
• Šroubové svorky: max. krouticí moment: 0,4 Nm / 4,43 lbin
• Průřez vodiče: (plná, slaněná a s očkem pro zavaděč)
• Délka odizolovaného vodiče: 6 až 7 mm / 0,24 až 0,28 palce
• Materiál pláště: Plast
• Barva: bílá

PROSTŘEDÍ

• Okolní teplota: -20 °C až 40 °C / -5 °F až 105 °F
• Vlhkost: 30 % až 70 % relativní vlhkosti
• Maximální nadmořská výška: 2000 m / 6562 ft

ELEKTRICKÉ

• Napájecí napětí AC: 110 - 240 V, 50/60 Hz
• Napájecí napětí DC: N/A
• Spotřeba energie: < 3 W

Senzory, měřiče

• Snímač teploty: Ano
• Voltmetry (efektivní hodnota pro každou fázi): 100 - 260 V
• Přesnost voltmetrů: ±1 %
• Ampérmetry (RMS přes CT pro každou fázi a neutrál): 0 - 400 A
• Přesnost ampérmetrů: ±1 % (5 - 400 A), ±2 % (0 - 5 A).
• Měřiče výkonu a energie: Činný a zdánlivý výkon, činná a zdánlivá energie, účiník, základní činná a základní jalová energie
• Prahová hodnota bez zatížení: 30 VA na fázi
• Ukládání naměřených dat: Minimálně 60 dní s rozlišením dat 1 min.
• Export dat: CSV pro zaznamenané hodnoty PQ Export ve formátu JSON prostřednictvím RPC

RADIO

• VF pásmo: 2400 - 2495 MHz
• Max. RF výkon: max: Max. hodnota RF: Protokol Wi-Fi: 802.11 b/g/n
• Rozsah Wi-Fi: 1,5 m/s: Až 30 m v interiéru a 50 m venku (v závislosti na místních podmínkách).
• Protokol Bluetooth: 4.2
• Dosah Bluetooth: 4.0: Až 10 m v interiéru a 30 m venku (závisí na místních podmínkách).

MCU

• PROCESOR: ESP32-D0WDQ6
• Flash: 16 MB

MOŽNOSTI FIRMWARU

• Webhooks (akce URL): 20 s 5 adresami URL na jeden háček
• Skriptování: mJS
• MQTT: Ano
• CoAP: Ne
