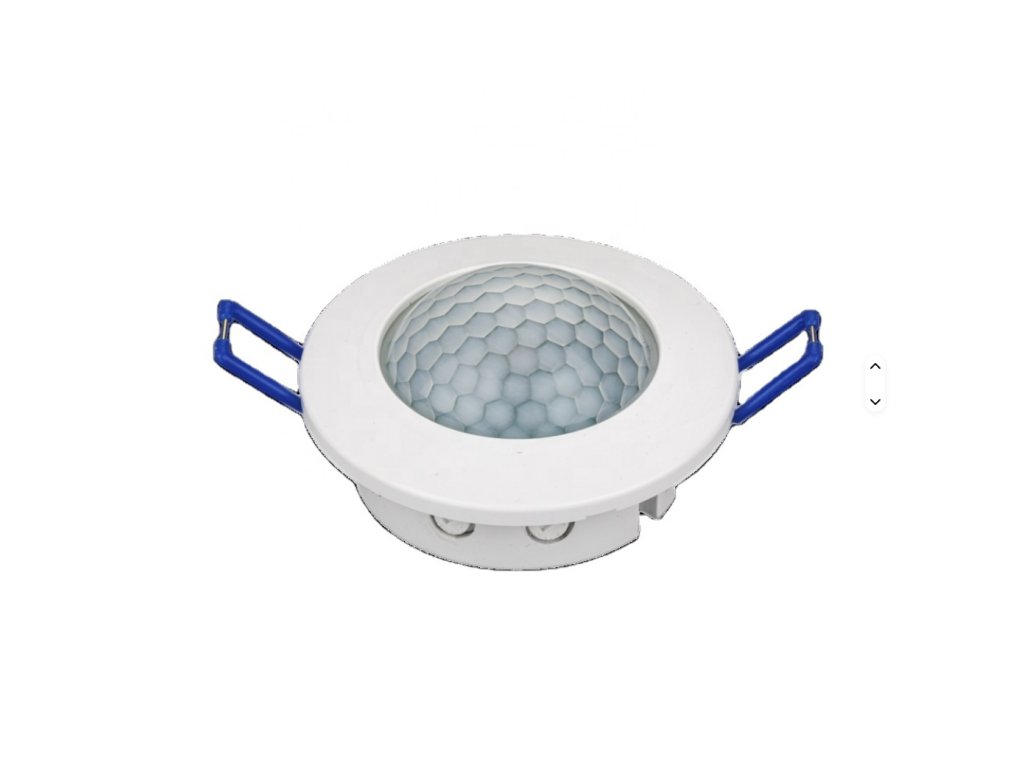

Infračervený pohybový senzor GS-PIR13

Technické specifikace

• Napájecí napětí: 24 V DC

• Nastavení světelné citlivosti (LUX): 3–2000 lux (nastavitelné)

• Doba sepnutí (čas): 10 s / 30 s / 90 s / 5 min / 10 min / 30 min

• Max. zatížení:

  • klasická žárovka: 1200 W

  • LED: 500 W

• Doporučená instalační výška: 2,5–3,5 m

• Detekční vzdálenost: max. 6 m (při teplotě < 24 °C)

• Detekční úhel: 360°

• Rychlost detekovaného pohybu: 0,6–1,5 m/s

• Vlastní spotřeba: 0,5 W

Zapojení (Wiring mode)

• Připojení na síť 24 V DC

• Svorky:

  • L = +24V

  • N = - 24V

  • výstup ke světlu dle schématu

Nastavení

Nastavení času (TIME)

Ovládá, jak dlouho zůstane světlo zapnuté po poslední detekci pohybu.

• Otočením ve směru hodinových ručiček → čas sepnutí se prodlouží

• Otočením proti směru hodinových ručiček → čas sepnutí se zkrátí

Nastavení světelné citlivosti (LUX)

Určuje, při jaké úrovni okolního světla bude senzor spínat.

• Nastavení směrem k symbolu slunce → senzor spíná i ve dne

• Nastavení směrem k symbolu měsíce → senzor spíná pouze za tmy

Rozměry

• Průměr: Ø 80 mm

• Výška: 40 mm

• Montážní část: 62 mm
